友我科技IC卡讀卡器PLC開發應用實例
此實例將在PLC中自動讀取IC卡的卡號，PLC通過RS485連接modbus讀寫器YW-630或者YW-631。
以下例程在西門子S7-200 smart中調試和運行。S7-200 smart系列PLC訪問外部寄存器設置的寄存器地址比實際寄存器地址多1，例如：卡號起始寄存器地址：0004。在PLC中設置為40005。

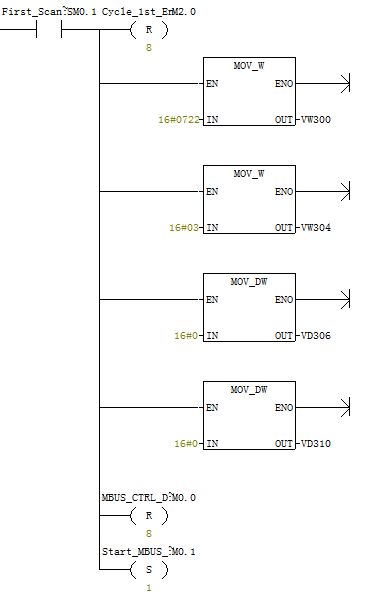

1、PLC上電初始化。
| 符號 | 地址 | 注釋 |
|---|---|---|
| Cycle_1st_En | M2.0 | 循環第1次使能 |
| First_Scan_On | SM0.1 | 僅在第一個掃描周期時接通 |
| MBUS_CTRL_Done | M0.0 | Modbus主站初始化完成 |
| Start_MBUS_MSG_1 | M0.1 | Modbus主站初始化完成，啟動第一套讀寫信息 |

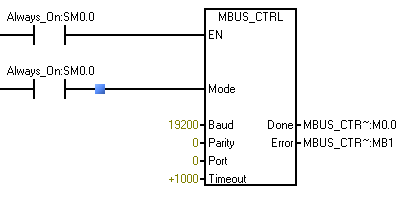

2、初始化Modbus主站通訊。
EN-- 使能： 必須保證每一個掃描周期都被使能(SM0.0)
Mode--模式：1-----使能modbus協議功能；0-----恢復為系統PPI協議功能
| 符號 | 地址 | 注釋 |
|---|---|---|
| Always_On | SM0.0 | 始終接通 |
| MBUS_CTRL_Done | M0.0 | Modbus主站初始化完成 |
| MBUS_CTRL_Error | MB1 | Modbus主站初始化錯誤代碼 |
1、PLC上電初始化。
| 符號 | 地址 | 注釋 |
|---|---|---|
| Cycle_1st_En | M2.0 | 循環第1次使能 |
| First_Scan_On | SM0.1 | 僅在第一個掃描周期時接通 |
| MBUS_CTRL_Done | M0.0 | Modbus主站初始化完成 |
| Start_MBUS_MSG_1 | M0.1 | Modbus主站初始化完成，啟動第一套讀寫信息 |

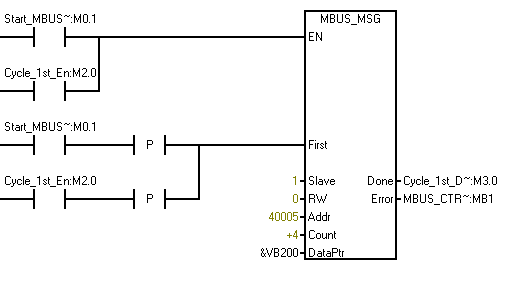

3、讀取卡片序列號（卡號）。
| 符號 | 地址 | 注釋 |
|---|---|---|
| Cycle_1st_Done | M3.0 | 循環第1次完成 |
| Cycle_1st_En | M2.0 | 循環第1次使能 |
| MBUS_CTRL_Error | MB1 | Modbus主站初始化錯誤代碼 |
| Start_MBUS_MSG_1 | M0.1 | Modbus主站初始化完成，啟動第一套讀寫信息 |
4、如果讀正常。
| 符號 | 地址 | 注釋 |
|---|---|---|
| Cycle_1st_Done | M3.0 | 循環第1次完成 |
| Cycle_1st_En | M2.0 | 循環第1次使能 |
| Start_MBUS_MSG_1 | M0.1 | Modbus主站初始化完成，啟動第一套讀寫信息 |

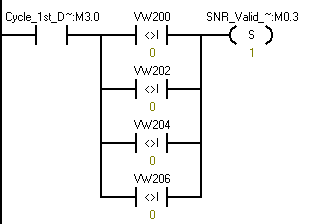

5、判斷是否讀到卡號。
| 符號 | 地址 | 注釋 |
|---|---|---|
| Cycle_1st_Done | M3.0 | 循環第1次完成 |
| SNR_Valid_Flag | M0.3 | 卡號有效 |
6、判斷如果卡號都等于0，說明沒有讀到卡。
| 符號 | 地址 | 注釋 |
|---|---|---|
| Cycle_1st_Done | M3.0 | 循環第1次完成 |
| SNR_Valid_Flag | M0.3 | 卡號有效 |
7、沒有讀到卡號，啟動定時500ms再去讀卡。
| 符號 | 地址 | 注釋 |
|---|---|---|
| Cycle_1st_Done | M3.0 | 循環第1次完成 |
| SNR_Valid_Flag | M0.3 | 卡號有效 |
8、定式時間到，啟動讀卡號。
| 符號 | 地址 | 注釋 |
|---|---|---|
| Cycle_1st_Done | M3.0 | 循環第1次完成 |
| Cycle_1st_En | M2.0 | 循環第1次使能 |
9、如果卡號有效。
| 符號 | 地址 | 注釋 |
|---|---|---|
| Cycle_1st_Done | M3.0 | 循環第1次完成 |
| Cycle_1st_En | M2.0 | 循環第1次使能 |
| Cycle_2st_Done | M3.1 | 循環第2次完成 |
| Cycle_2st_En | M2.1 | 循環第2次使能 |
| SNR_Valid_Flag | M0.3 | 卡號有效 |

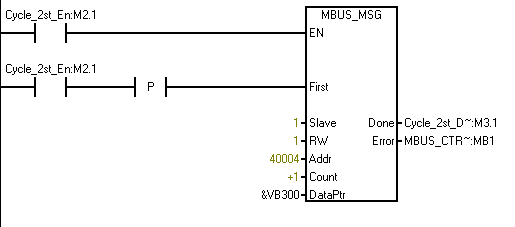

10、如果需要，寫蜂鳴器和LED寄存器: LED和蜂鳴器分別閃一次。
| 符號 | 地址 | 注釋 |
|---|---|---|
| Cycle_2st_Done | M3.1 | 循環第2次完成 |
| Cycle_2st_En | M2.1 | 循環第2次使能 |
| MBUS_CTRL_Error | MB1 | Modbus主站初始化錯誤代碼 |

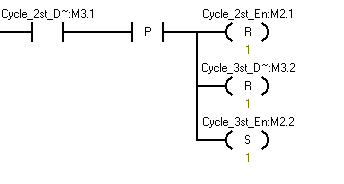

11、判斷是否都作完。
| 符號 | 地址 | 注釋 |
|---|---|---|
| Cycle_2st_Done | M3.1 | 循環第2次完成 |
| Cycle_2st_En | M2.1 | 循環第2次使能 |
| Cycle_3st_Done | M3.2 | 循環第3次完成 |
| Cycle_3st_En | M2.2 | 循環第3次使能 |

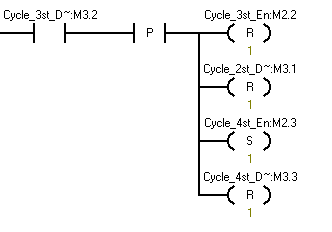

12、處理完卡號后，可以對卡進行休眠。
| 符號 | 地址 | 注釋 |
|---|---|---|
| Cycle_3st_Done | M3.2 | 循環第3次完成 |
| Cycle_3st_En | M2.2 | 循環第3次使能 |
| MBUS_CTRL_Error | MB1 | Modbus主站初始化錯誤代碼 |
13、判斷是否完成。
| 符號 | 地址 | 注釋 |
|---|---|---|
| Cycle_2st_Done | M3.1 | 循環第2次完成 |
| Cycle_3st_Done | M3.2 | 循環第3次完成 |
| Cycle_3st_En | M2.2 | 循環第3次使能 |
| Cycle_4st_Done | M3.3 | 循環第4次完成 |
| Cycle_4st_En | M2.3 | 循環第4次使能 |

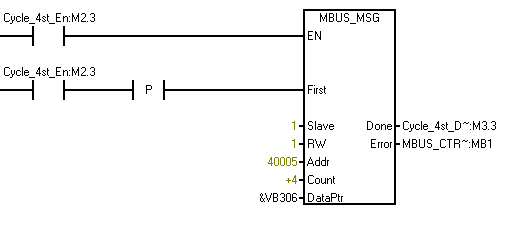

14、清空卡號寄存器。
| 符號 | 地址 | 注釋 |
|---|---|---|
| Cycle_4st_Done | M3.3 | 循環第4次完成 |
| Cycle_4st_En | M2.3 | 循環第4次使能 |
| MBUS_CTRL_Error | MB1 | Modbus主站初始化錯誤代碼 |

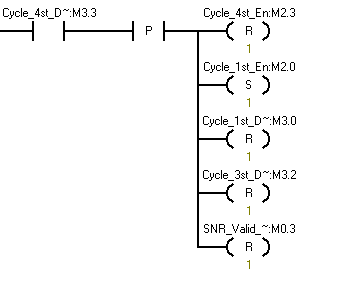

15、啟動重新讀卡號。
| 符號 | 地址 | 注釋 |
|---|---|---|
| Cycle_1st_Done | M3.0 | 循環第1次完成 |
| Cycle_1st_En | M2.0 | 循環第1次使能 |
| Cycle_3st_Done | M3.2 | 循環第3次完成 |
| Cycle_4st_Done | M3.3 | 循環第4次完成 |
| Cycle_4st_En | M2.3 | 循環第4次使能 |
| SNR_Valid_Flag | M0.3 | 卡號有效 |
